一、礦井水文監測系統產品簡介

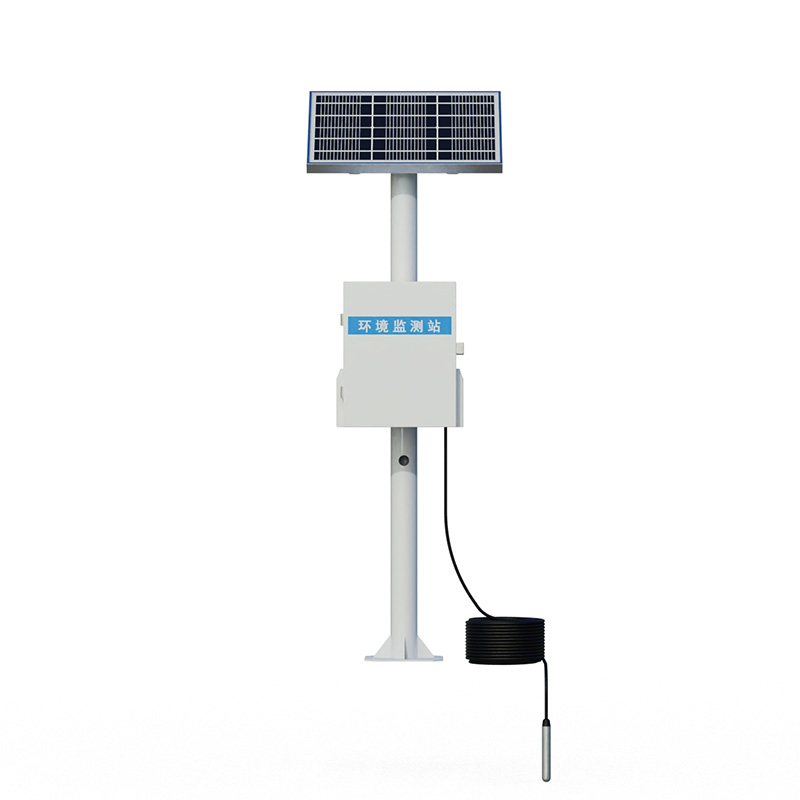

DSW4礦井水文監測系統被廣泛應用于地下水深井水位測量、礦山深井水位測量、地熱井水位測量。其測量范圍能夠達到100米、200米、300米、400米，主要是基于內置超強抗高壓高地下深井水位在線監測系統密封性傳感器芯片，一體成型結構，三重防雷工藝。信號傳輸采用抗拉抓力鋼絲電纜，確保測量信號能實時的，高精度穩定的輸出顯示。

礦井水文監測系統根據壓力與水深成正比的靜水壓力原理，運用水壓敏感集成元器件做深井水位測量儀傳感器探頭，當傳感器探頭固定在水下某一測點時，該測點以上水柱壓力高度加上該點的高程，即可間接測量出水位高低（水面到井口的距離）；直接測量出的是傳感器探頭以上深井的液位實際高度。

二、礦井水文監測系統產品特點

1、反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；

2、采用高品質導氣線纜，可常年在水中浸泡；

3、過載及抗干擾能力強,經濟實用穩定；

4、采用核心自動校正算法，可有效防止因水面波動而引起的數值波動；

5、斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊。

6、擴散硅壓阻傳感器；

7、探頭投入式測量方式，安裝簡單方便；

8、多重防護結構設計，防護能力高；

9、選用防腐不銹鋼材料，適合多種場合；

10、RS485信號輸出，最遠通信距離可達2000米；

11、10~30V寬電源電壓輸入。

12、太陽能板頂蓋鑲嵌式設計，提高了光電轉化效率，增加了抗風等級

13、充電控制器：MPPT自動功率點跟蹤，效率提高20%

14、短信報警，超限后向指定的手機上發送短信

15、不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66

三、礦井水文監測系統主要技術參數

直流供電（默認）	DC 10-30V，典型24V
最大功耗	0.2W
變送器元件耐溫	-40℃~+80℃
過載能力	<1.5倍量程
防護等級	IP68
外徑尺寸	Ф26.8mm
測量介質	對不銹鋼無腐蝕的油、水等（長時間測量需≤60℃）
采樣時間	2400次/s
長期穩定性	±0.2%FS/年
485四芯屏蔽雙絞線	標配400米（支持定制）
太陽能功率	30W、20AH
傳輸流量	自帶3年流量
屏幕	7寸安卓觸屏（選配）

四、礦井水文監測系統上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本

五、礦井水文監測系統安卓APP介紹

1、安卓單機版數據接收、存儲、查看、分析軟件

2、支持藍牙數據接收

3、手機休眠后軟件后臺接收、處理

4、json數據自動添加設備，modbus設備支持掃碼添加設備

5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6、支持數據后處理功能

7、支持外置運行javascript腳本

六、礦井水文監測系統云平臺介紹

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本
