一、高標準農田監測系統產品簡介

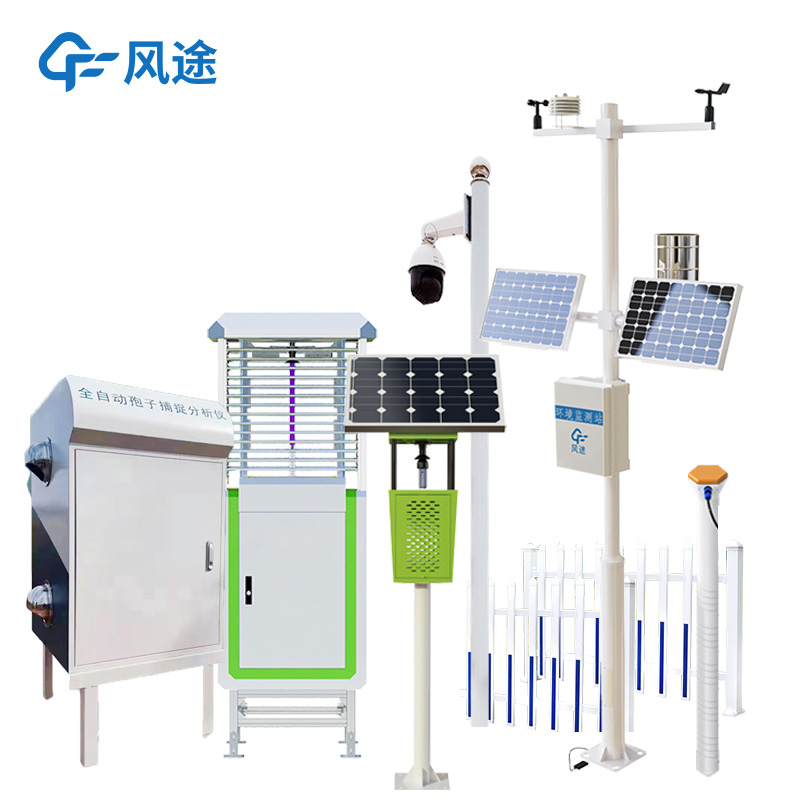

NQ8高標準農田監測系統是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、科學考察等領域。

二、高標準農田監測系統產品特點

1.低功耗采集器：靜態功耗小于50uA

2.標配GPRS聯網、支持擴展藍牙、有線傳輸

3.七寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G

4.支持modbus485傳感器擴展

5.太陽能充電管理MPPT自動功率點跟蹤

6.三米碳鋼支架，兩節螺紋旋接

7.短信報警，超限后向指定的手機上發送短信

8.不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66

三、高標準農田監測系統技術參數

1.采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

2.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

3.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 20AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

4.數據上傳間隔：1分鐘-1000分鐘可調

5.屏幕尺寸：1024*600 RGB LCD

6.部分傳感器參數

名稱	測量范圍	分辨率	準確度
環境溫度	-40～+80℃	0.01℃	±0.3℃（25℃）
相對濕度	0～100%RH	0.01%RH	±3%RH（20%~80%）
光照強度	0-157286LUX	1Lux	＜±3%
大氣壓力	300-1100hpa	0.1hPa	±0.25%
露點溫度	0~+70℃	0.1℃	±1℃
管式土壤溫度	-30～+70℃	0.01℃	±0.3（-10~70℃）
管式土壤濕度	0～100%	0.1%	±3%
管式土壤鹽分	0~20000us/cm	1us/cm	±3（0~10000us/cm）±5%（全量程）
土壤PH（電極法）	0-14PH	0.01	±0.1PH
土壤氮磷鉀	0~1999mg/kg	1mg/kg	±2%
土壤蒸發量	0～75mm	0.1mm	±1%
風向	0～360°（8方向）	1/8	<3°(>1.0m/s)
風速	0～30m/s	0.1m/s	±（0.2+0.03V）m/s（25℃，V表示風速）
雨量	≦4mm/min	0.2mm	≤±2%
紫外輻射	0～500W/㎡	0.01W/㎡	≤±3%
日照時數	0～6500h	0.1h	＜0.2h
光電總輻射	0-2000W/m2	1W/m2	＜±3%
光合有效輻射	0-2000W/m2	1W/m2	≤±5%
二氧化碳	400-5000ppM	1ppM	±(50ppm+5%讀數
PM2.5	0-1000ug/m3	1ug/m3	±10%（<500微克）
PM10	0-1000ug/m3	1ug/m3	±10%（<500微克）
一氧化碳	0-1000ppm	1PPM	±2PPM
二氧化硫	0-20PPM	0.1PPM	±1PPM
二氧化氮	0-20PPM	0.1PPM	±1PPM
臭氧	0-20PPM	0.1PPM	±1PPM
負氧離子	0～10萬個/cm3	1個/cm3	讀數±10%;離子遷移率≤±20%
含氧量	0~25%Vol	0.1%	±3%FS

四、高標準農田監測系統云平臺

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持數據曲線分析

8.支持數據導出表格形式

9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持數據后處理功能

11.支持外置運行javascript腳本
